Alle Installationsvarianten für SATTLER Leuchten – gegliedert nach Leuchtenart und Montageort.
Der Buchstabencode entspricht der Angabe „Montageart“ auf dem Produktdatenblatt.
Alle Montagearten auf einen Blick:
Überschrift oder Skizze anklicken – führt in die passende Sektion
Pendelleuchten – Seilabhängung
testsadsadasdsadsasadasdsadsadasdasdasdasdasdasdasdasdasdasdasdsadasdsadsadsss
Ring- und Flächenleuchten, abgependelt von der Decke
A
Mehrpunkt-Seilabhängung (3/4/6)

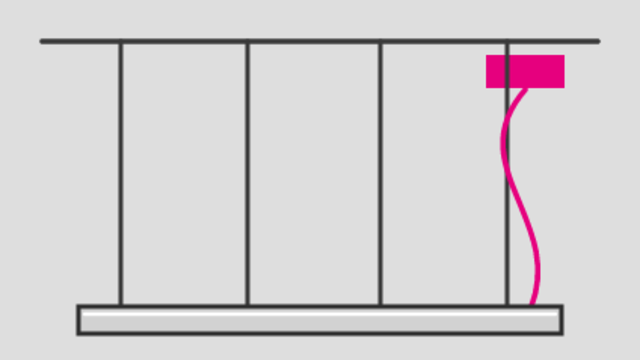

B
Mehrpunkt-Seilabhängung (3/4/6)

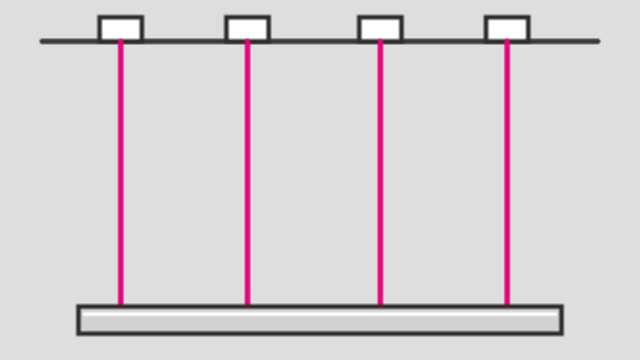

R
Mehrpunkt, stromführende Seile

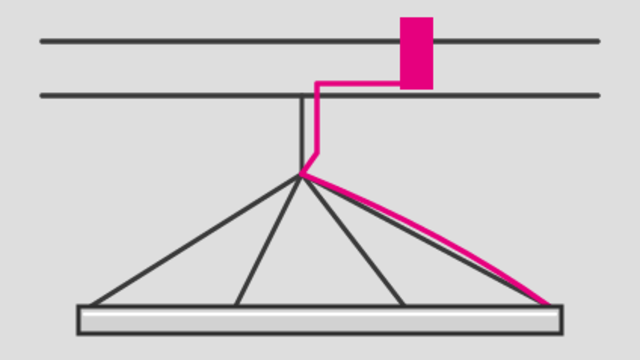

C
1-Punkt-Seilabhängung

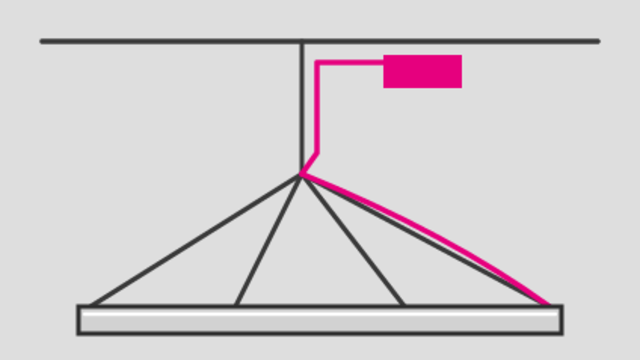

D
1-Punkt-Seilabhängung

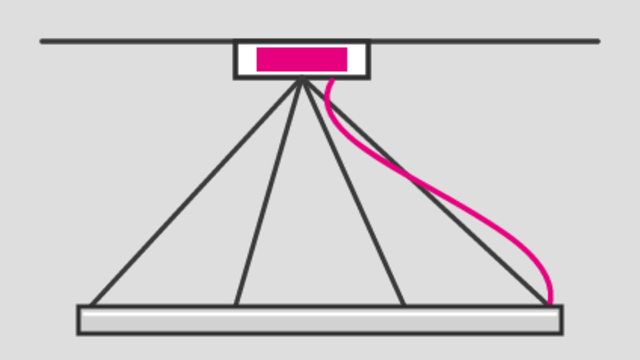

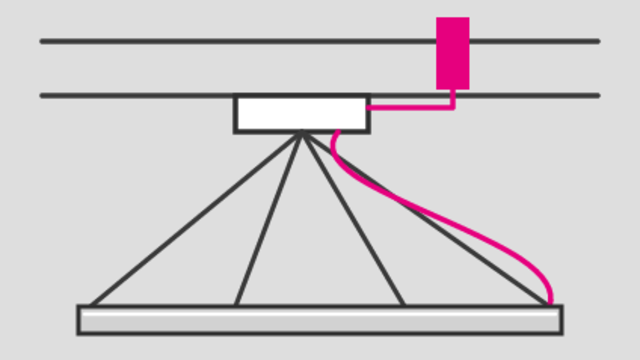

E
Abpendelung vom Deckenbaldachin

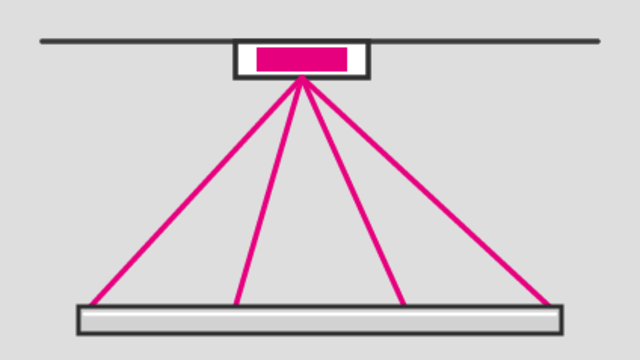

F
Abpendelung vom Deckenbaldachin

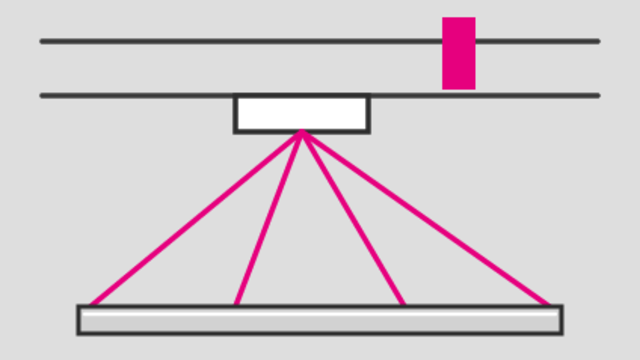

I
Abpendelung vom Deckenbaldachin
J
Abpendelung vom Deckenbaldachin

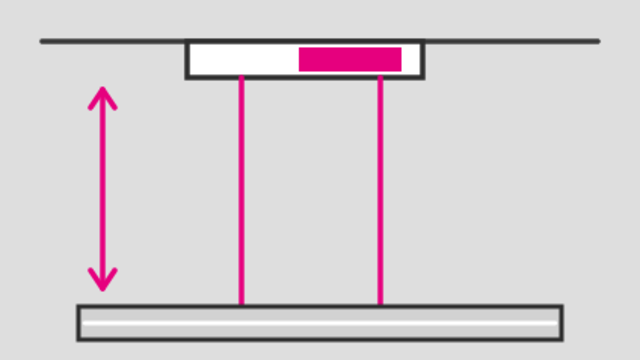

Y
Langbaldachin, höhenverstellbar

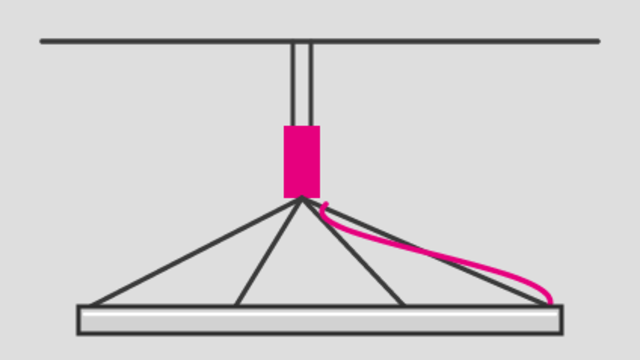

S
Zylindrischer Pendelbaldachin

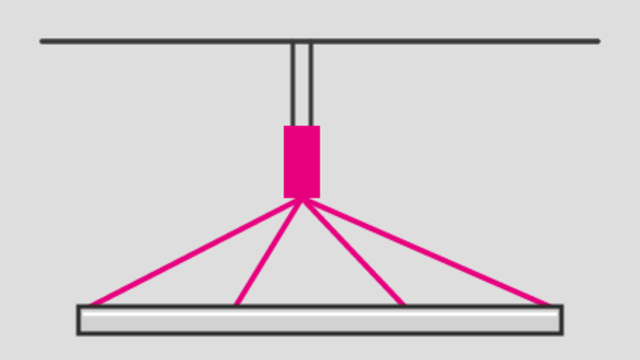

T
Zylindrischer Pendelbaldachin
Linearleuchten – PALADIO Profilserie
testsadsadasdsadsasadasdsadsadasdasdasdasdasdasdasdasdasdasdasdsadasdsadsadsssssssssssssssss
Technikeinheit im Leuchtenprofil · Codes mit führender 0

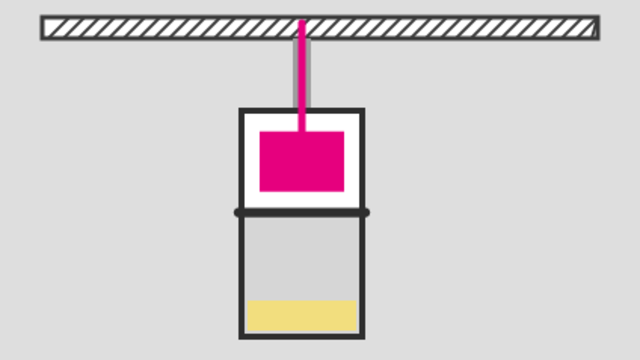

0A
Pendel am Baldachin

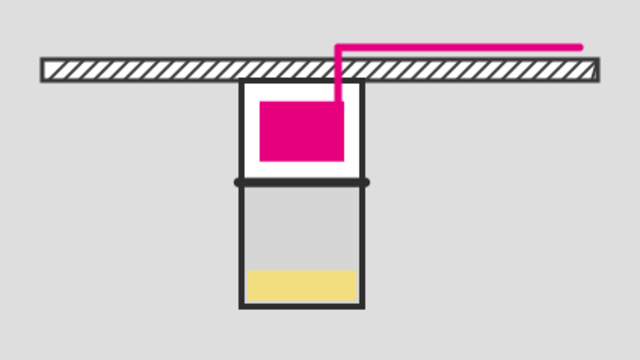

0P
Deckenanbau, deckenschlüssig

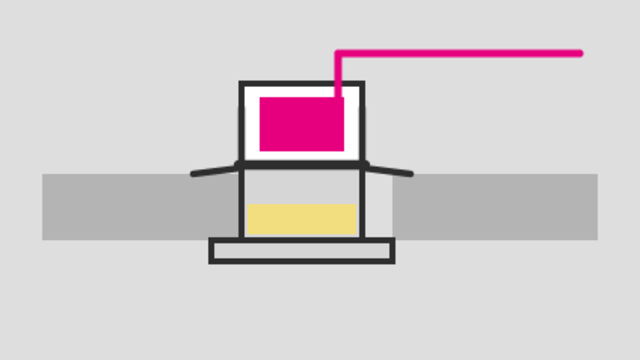

0V
Deckeneinbau mit Rand

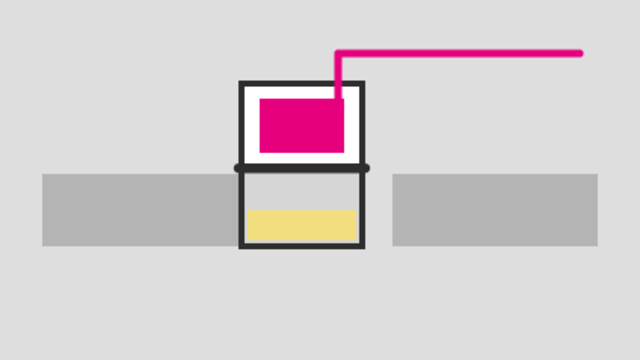

VB
Deckeneinbau ohne Rand

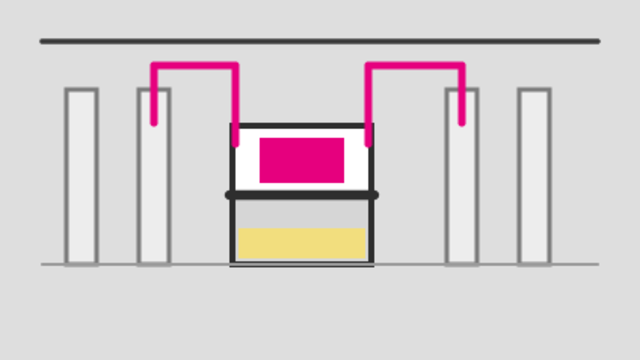

VC
Lamellendecken-Einbau
Anbauleuchten & Strahler
testsadsadasdsadsasadasdsadsadasdasdasdasdasdasdasdasdasdasdas
direkt an der Decke montiert – flache Bauform, auch für Wandmontage

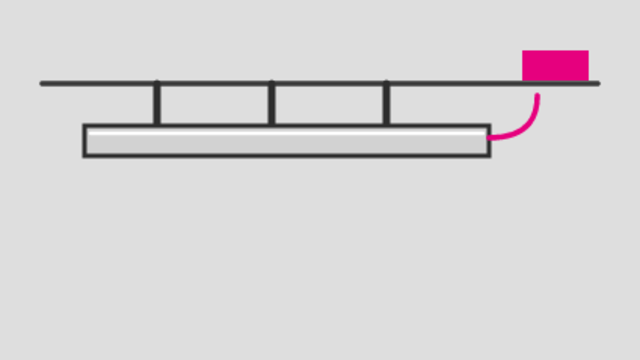

G
Anbau mit Deckendistanzhaltern

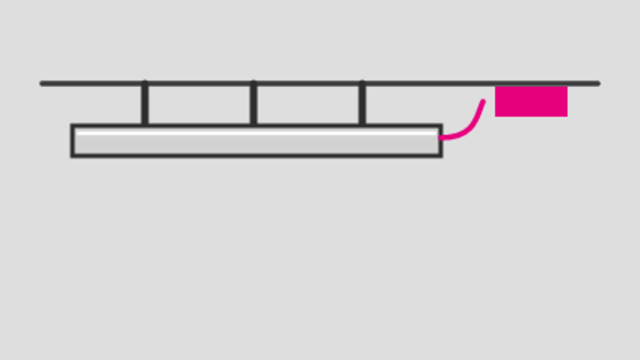

H
Anbau mit Deckendistanzhaltern

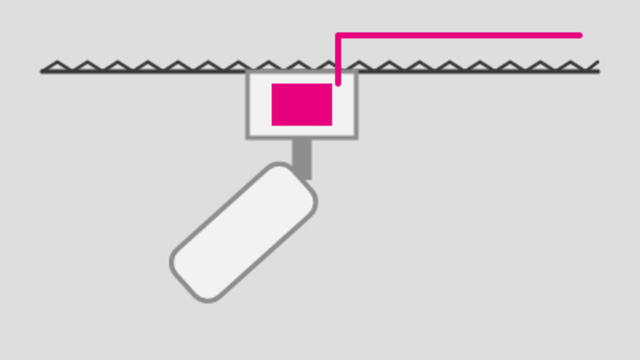

P
Anbau mit Deckenbaldachin

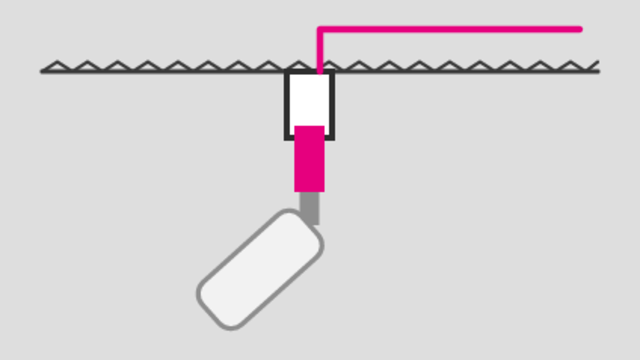

Z
Montage in TRACK-Stromschiene

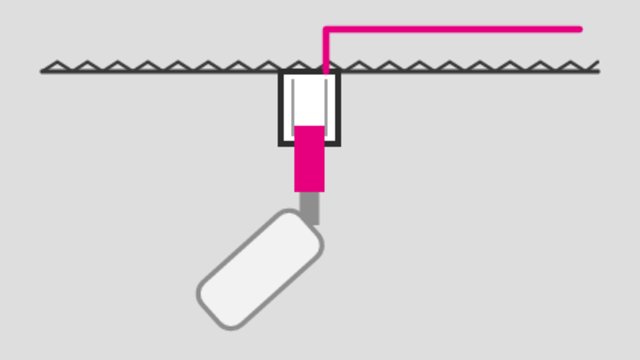

ZA
Montage in 3-Phasen-Stromschiene
Einbau- & Halbeinbauleuchten
testsadsadasdsadsasadasdsadsadasdasdasdasdasdasdasdasdasdasdasdsadasdsadsad
in der Decke integriert – bündig oder teilweise sichtbar

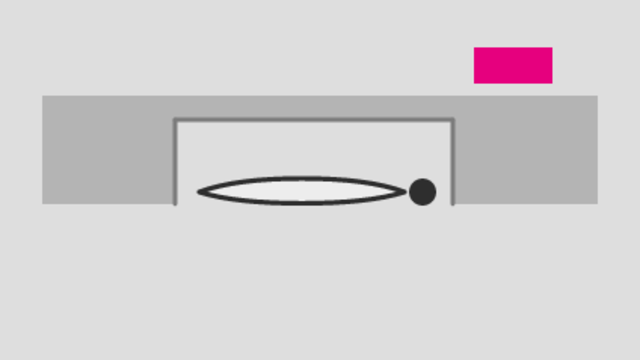

V
Deckeneinbau, mit / ohne Rand
U
Halbeinbau mit Abdeckblende

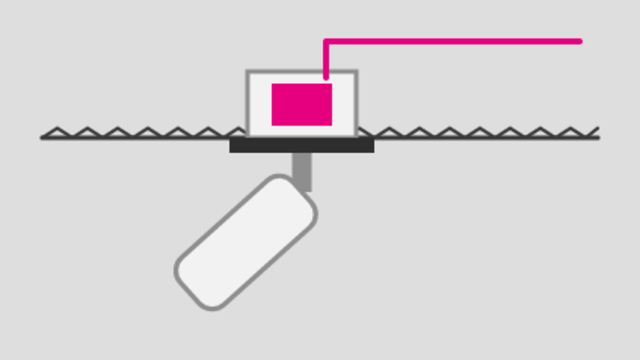

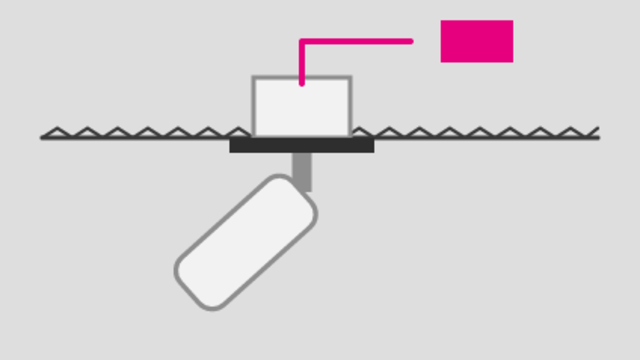

U2
Halbeinbau mit Abdeckblende

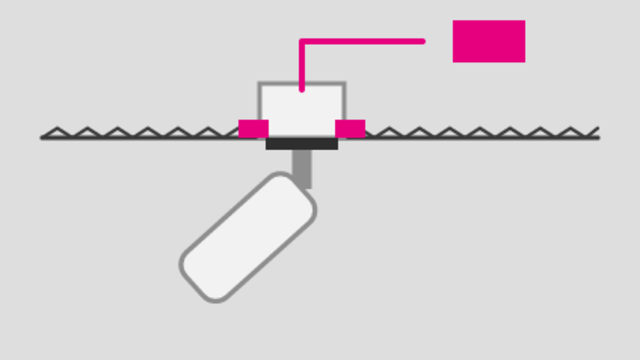

U3
Halbeinbau, extra kleine Blende
Wandleuchten & mobile Leuchten
testsadsadasdsadsasadasdsadsadasdasdasdasdasdasdasdasdasdasdasdsadasdsadsadsssssssssss
Licht an vertikalen Flächen · frei stehend, ohne Eingriff in die Bausubstanz

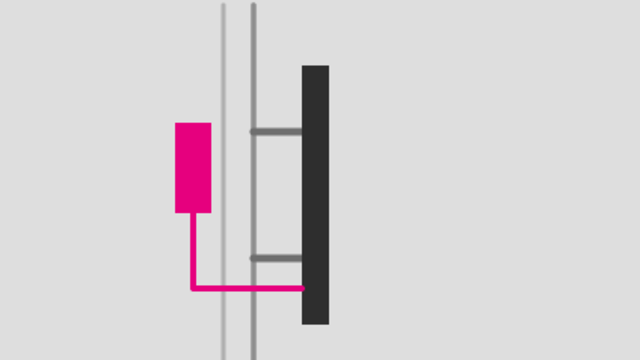

W
Wandanbau mit Distanzhaltern

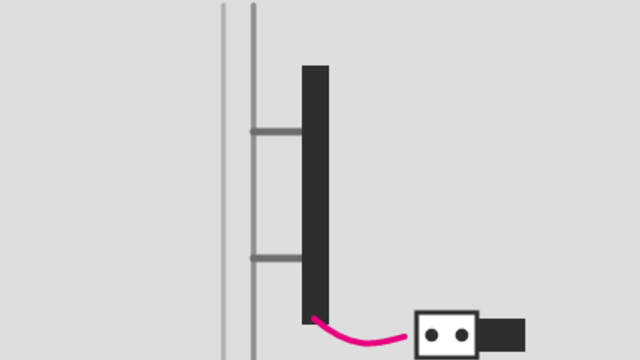

L
Wandanbau mit Netzstecker

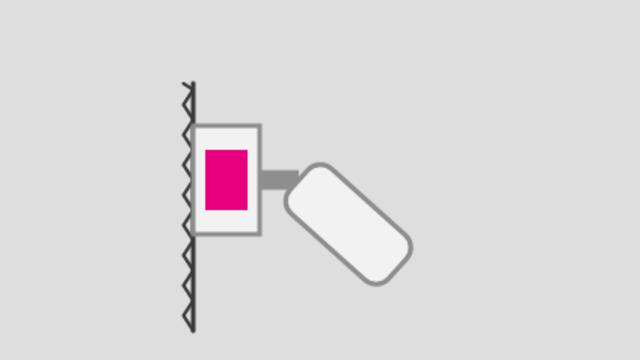

0U/ P/ 0P
Spots als Wandleuchte

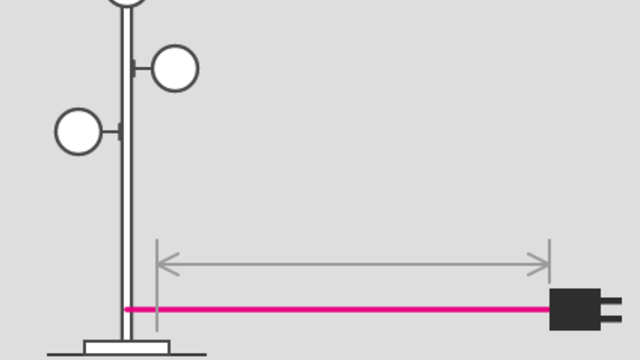

N
Tisch- & Stehleuchte, mobil
Pendelleuchten – Seilabhängung
|
Ring- und Flächenleuchten, abgependelt von der Decke |
> ZUR ÜBERSICHT |
Pendelleuchten machen Licht sichtbar zum Teil der Raumgestaltung. Sie strukturieren Besprechungstische, Empfangszonen und hohe Räume und kombinieren – als Ringleuchte mit direktem und indirektem Anteil – Arbeitslicht mit Deckenaufhellung. Die Abhängehöhe wird über die Seillänge auf Raumhöhe und Nutzung abgestimmt.
Befestigungsort
direkt an der Decke · Deckenbaldachin · Pendelbaldachin · Langbaldachin
Abhängepunkte
Mehrpunkt (3/4/6 Seile) oder 1-Punkt mit zusammengeführten Seilen
Seilart
Stahlseile mit separatem Zuleitungskabel oder stromführende Seile
Technikeinheit
in der Zwischendecke, im Baldachin oder leuchtennah im Pendelbaldachin

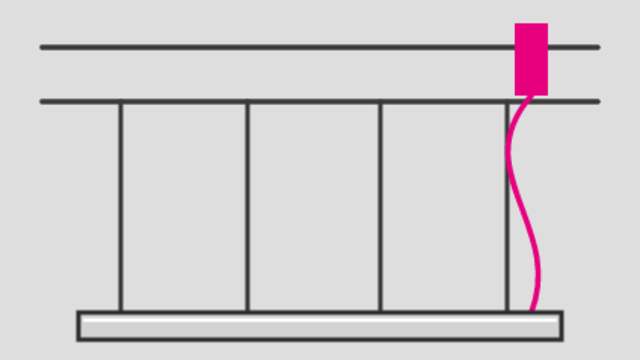

A
Pendel
Mehrpunkt-Seilabhängung (3/4/6)
Stahlseile + Zuleitungskabel
TE in Zwischendecke

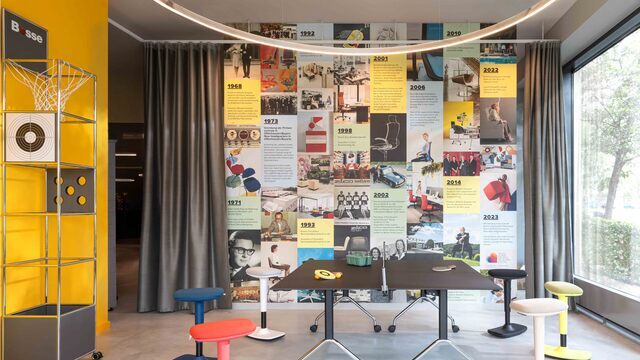

DOPPIO 2600
DAUPHIN Workheart Space · Mehrpunkt-Abhängung über dem Besprechungstisch
B
Pendel
Mehrpunkt-Seilabhängung (3/4/6)
Stahlseile + Zuleitungskabel
TE im Deckenbaldachin
TOCCATA + PALADIO 35
Staatlicher Hofkeller Würzburg · Gewölbe, Sonderabhängung
E
Pendel
Abpendelung vom Deckenbaldachin
Stahlseile + Zuleitungskabel TE im Deckenbaldachin
ANELLO
Bronzesäle der Residenz München · Architekturbüro RFHT
F
Pendel
Abpendelung vom Deckenbaldachin
stromführende SeileTE im Deckenbaldachin

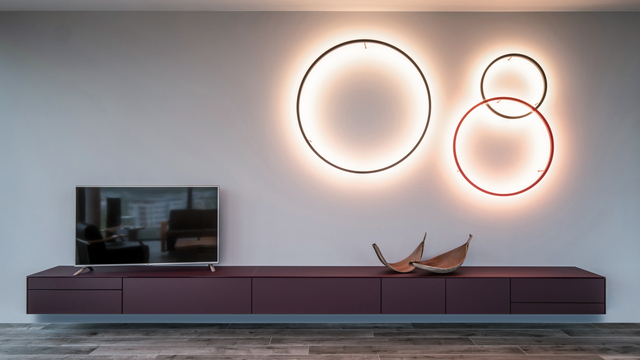

DOPPIO + SLIM WALL
Privates Appartement · reduzierte Abhängung
C
Pendel
1-Punkt-Seilabhängung
Stahlseile + ZuleitungskabelTE in Zwischendecke

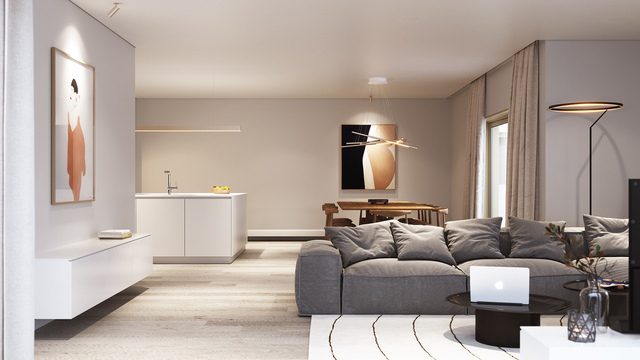

PALITO MIKADO
Offener Wohnraum · Rendering
Linearleuchten – PALADIO Profilserie
|
Technikeinheit im Leuchtenprofil · Codes mit führender 0 |
> ZUR ÜBERSICHT |
Bei den PALADIO-Linearleuchten sitzt die Technikeinheit im Leuchtenprofil selbst. Es braucht weder Deckenbaldachin noch externes Netzteil in der Zwischendecke – die Montage bleibt dadurch besonders schlank und deckennah. Aus dieser Systematik ergeben sich eigene Montagecodes, die im Datenblatt getrennt geführt werden.
Erkennungsmerkmal
Montagecode beginnt mit einer 0 (0A, 0P, 0V) bzw. V-Reihe
Technikeinheit
immer im Leuchtenprofil integriert
Darstellung
Profil-Querschnitt in Stirnansicht statt Seitenansicht
Deckensituationen
Anbau, Einbau mit und ohne Rand, Betondecke, Lamellendecke
VC
Linear
Lamellendecken-Einbau
einstellbare Klemmen (Flügelhaken)PALADIO PRISM Lamella
PALADIO PRISM Lamella
Befestigungsbügel für den Einbau in Lamellendecken
0P
Linear
Deckenanbau, deckenschlüssig
Klammern / StecksystemTE im Leuchtenprofil
PALADIO WALL
Staatlicher Hofkeller Würzburg · Gewölbe, Sonderabhängung
Anbauleuchten & Strahler
|
direkt an der Decke montiert – flache Bauform, auch für Wandmontage |
> ZUR ÜBERSICHT |
Anbauleuchten ragen nur wenig in den Raum und bleiben in fixierter Position. Typisch sind Spots mit Deckenbaldachin sowie Leuchten mit integrierter Technikeinheit. Die Stromschiene ergänzt das Prinzip um volle Flexibilität: Position und Bestückung lassen sich jederzeit ohne Eingriff in die Decke ändern.
Befestigung
Deckendistanzhalter, Deckenbaldachin oder Deckendirektanbau
Technikeinheit
in der Zwischendecke, im Baldachin oder in der Leuchte integriert
Stromschiene
Click-In-Adapter für Strahler und Pendelleuchten
Ausnahme höhenverstellbar
AVVENI CEILING 2 Type 2 als Teleskopausführung
G
Anbau
Anbau mit Deckendistanzhaltern
+ ZuleitungskabelTE in Zwischendecke

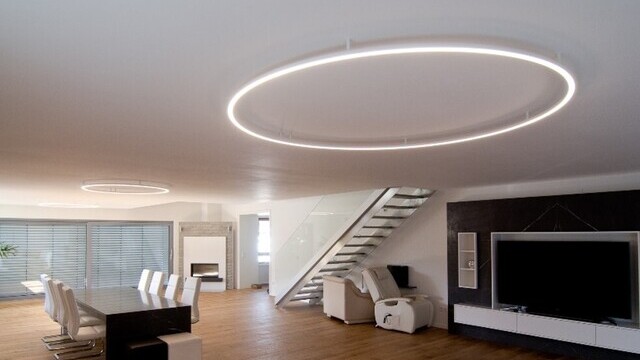

SLIM Direct
Deckendistanzhalter, Technikeinheit in der Zwischendecke
H
Anbau
Anbau mit Deckendistanzhaltern
+ ZuleitungskabelTE im Deckenbaldachin

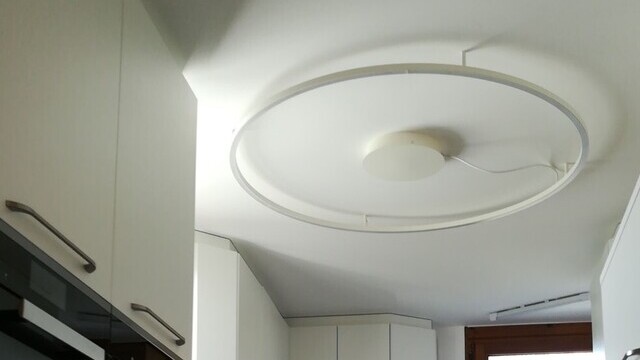

SLIM Direct
Deckendistanzhalter, Technikeinheit im Deckenbaldachin
Einbau- & Halbeinbauleuchten
|
in der Decke integriert – bündig oder teilweise sichtbar |
> ZUR ÜBERSICHT |
Einbauleuchten schließen mit der Deckenkante ab und treten optisch vollständig zurück – im Fokus steht das Licht, nicht die Leuchte. Beim Halbeinbau sitzt eine Einbaudose in der Decke, während ein Teil des Leuchtenkörpers in den Raum ragt. Das ist die typische Lösung für schwenkbare Spots zur Bild-, Logo- und Treppenbeleuchtung.
Einbau (V)
bündig mit der Deckenkante, mit oder ohne Rand
Halbeinbau (U)
Einbaudose in der Decke, Leuchtenkörper ragt heraus, schwenkbar
Technikeinheit
extern in der Zwischendecke, in der Einbaudose oder als Einwurfnetzteil
Deckensituationen
abhängig von der Leuchte, bei Spots typisch Ø 68 mm
V
Einbau
Deckeneinbau, mit / ohne Rand
Verkabelung in der Deckeexterne TE in Zwischendecke

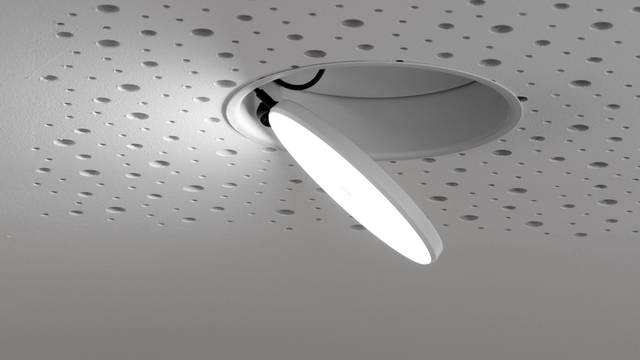

AVVENI Downlight
Vereinigte Hagelversicherung Gießen · Deckeneinbau
U
Einbau
Halbeinbau mit Abdeckblende
Einbaudose, verschraubtTE in der Einbaudose
EVOLUTION SPOT
Apartment Arenal · Halbeinbau, schwenkbar
Wandleuchten & mobile Leuchten
|
Licht an vertikalen Flächen · frei stehend, ohne Eingriff in die Bausubstanz |
> ZUR ÜBERSICHT |
Wandleuchten schaffen Orientierung, Atmosphäre und Akzentlicht – für Flure, Lounges, Hotelbereiche, Treppenhäuser und private Wohnbereiche. Mobile Tisch- und Stehleuchten funktionieren völlig unabhängig von der Deckeninfrastruktur und sind damit die erste Wahl im Bestand, bei nachträglicher Ausstattung und für temporäre Lösungen.
Abstrahlrichtung
gegen die Wand, als Uplight oder in den Raum
Bewegliche Köpfe
AVVENI SINGLE, AVVENI CONCRETE, PALITO WALL
Stromversorgung Wand
Netzteil in der Zwischenwand (W) oder Netzstecker (L)
Mobil
Anschlusskabel mit Steckernetzteil, alle Leuchten dimmbar

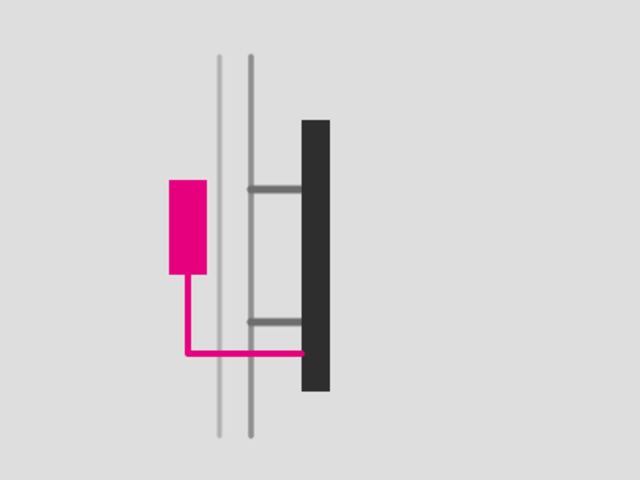

W
Wand
Wandanbau mit Distanzhaltern
TE in der ZwischenwandAbstand TE–Leuchte max. 4 m

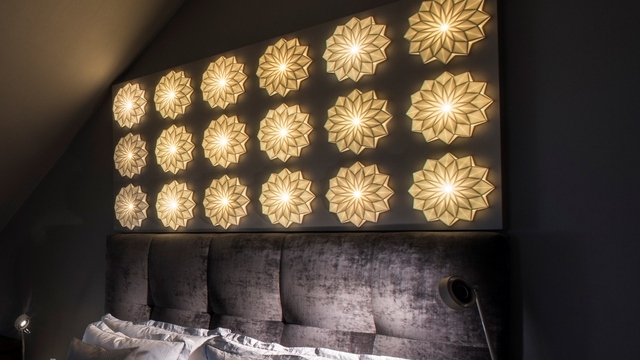

SPILLA
Privathaus · die Porzellan-Lichtblüte an der Bettwand

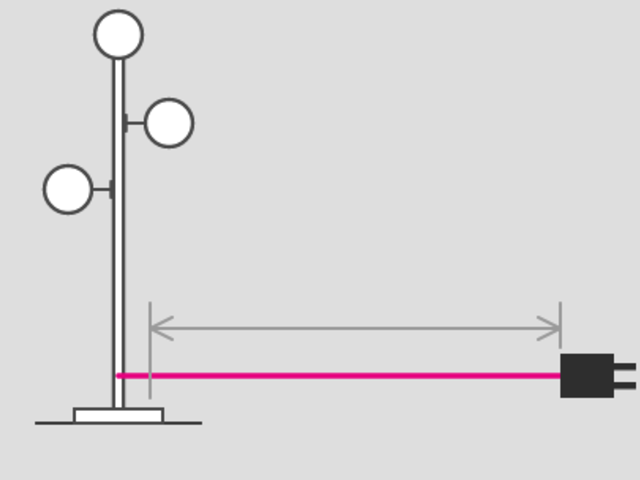

N
Wand
Tisch- & Stehleuchte, mobil
Anschlusskabel 2500 mm Steckernetzteil, länderspezifisch

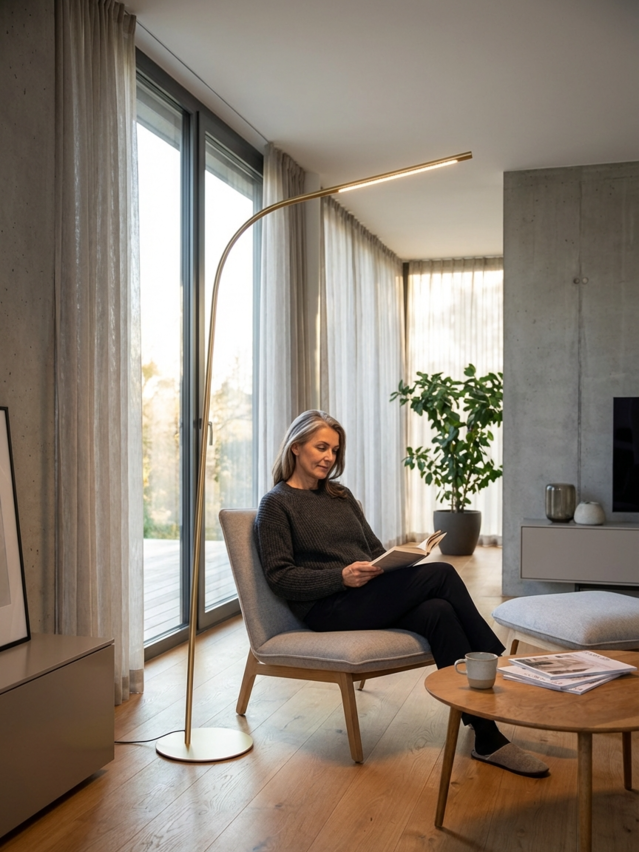

PALITO FLOOR
Stehleuchte · ohne Eingriff in die Bausubstanz
