Schutzart & Schutzklasse – Sicherheit im Fokus

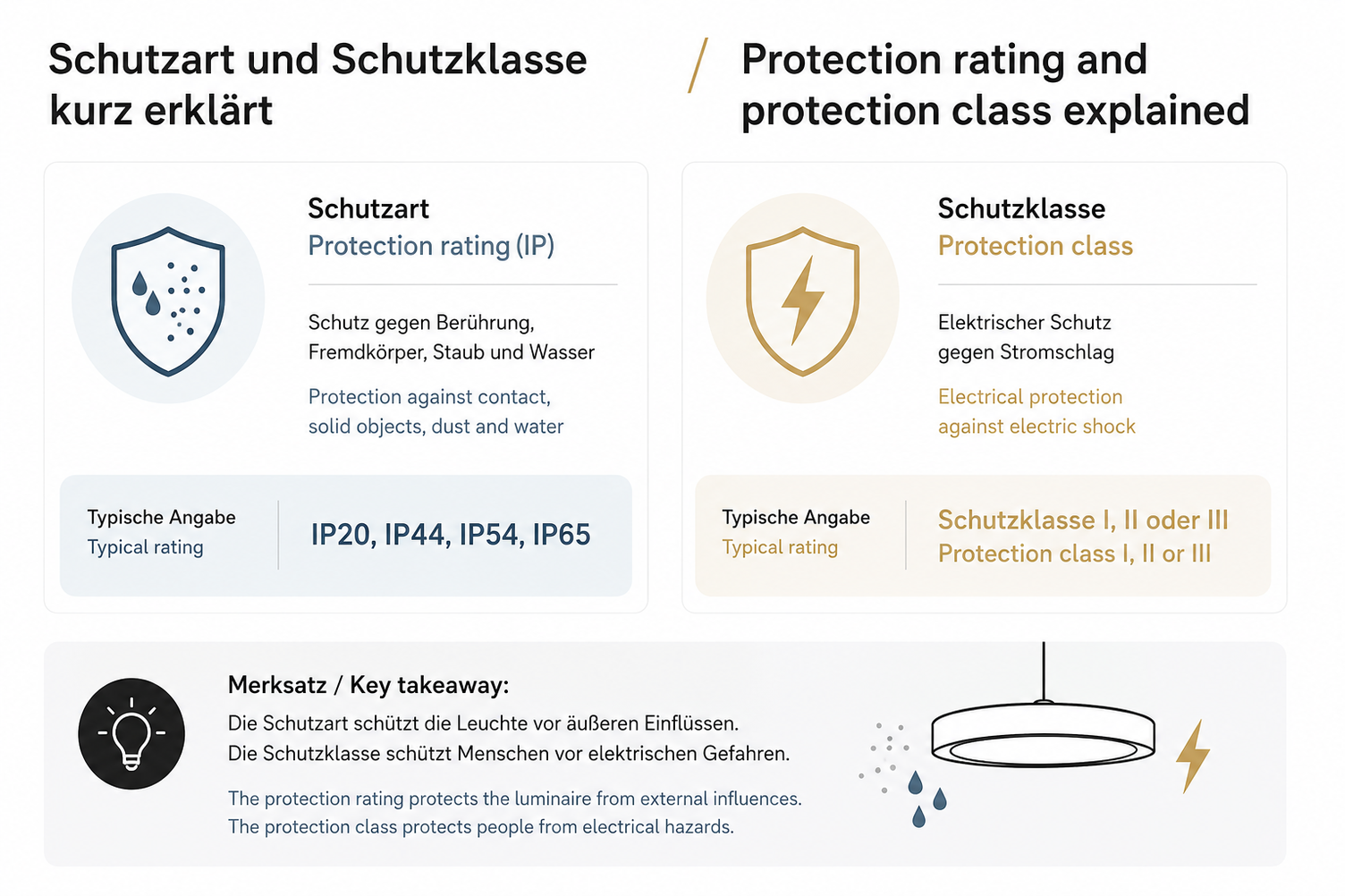

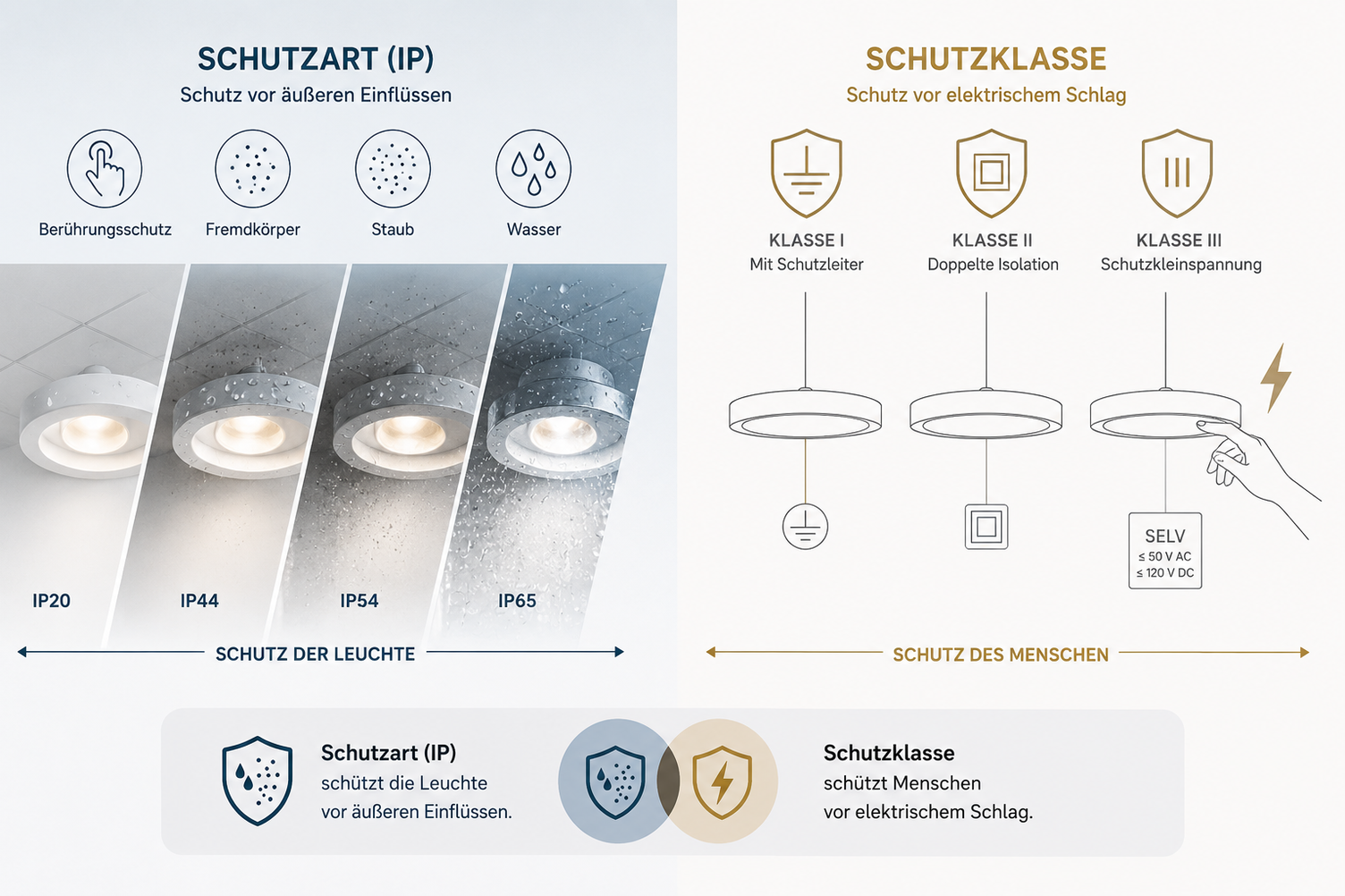

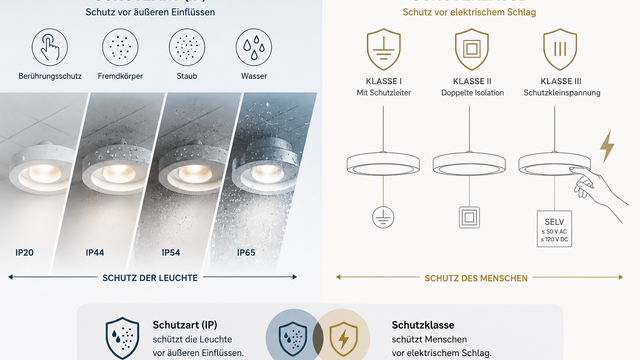

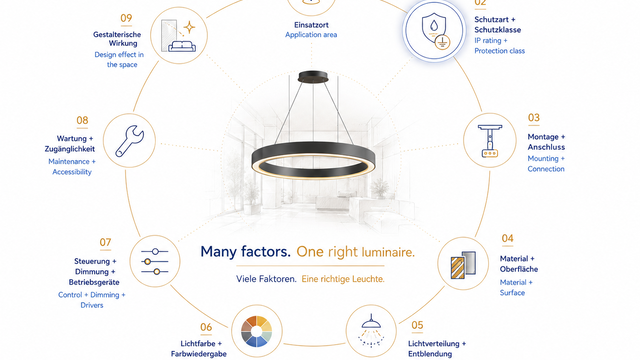

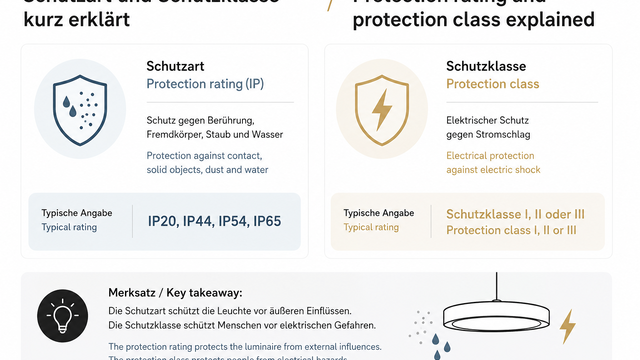

Ob im Innenraum, im Außenbereich oder in sensiblen Anwendungszonen – Leuchten müssen zuverlässig vor Umwelteinflüssen und elektrischen Gefahren geschützt sein. Die Schutzart (IP) und die Schutzklasse geben dabei Aufschluss über den jeweiligen Widerstandsgrad gegen Staub, Wasser und Stromschlag. In diesem Abschnitt erfahren Sie, worauf bei der Auswahl und Planung zu achten ist.

Schutzart

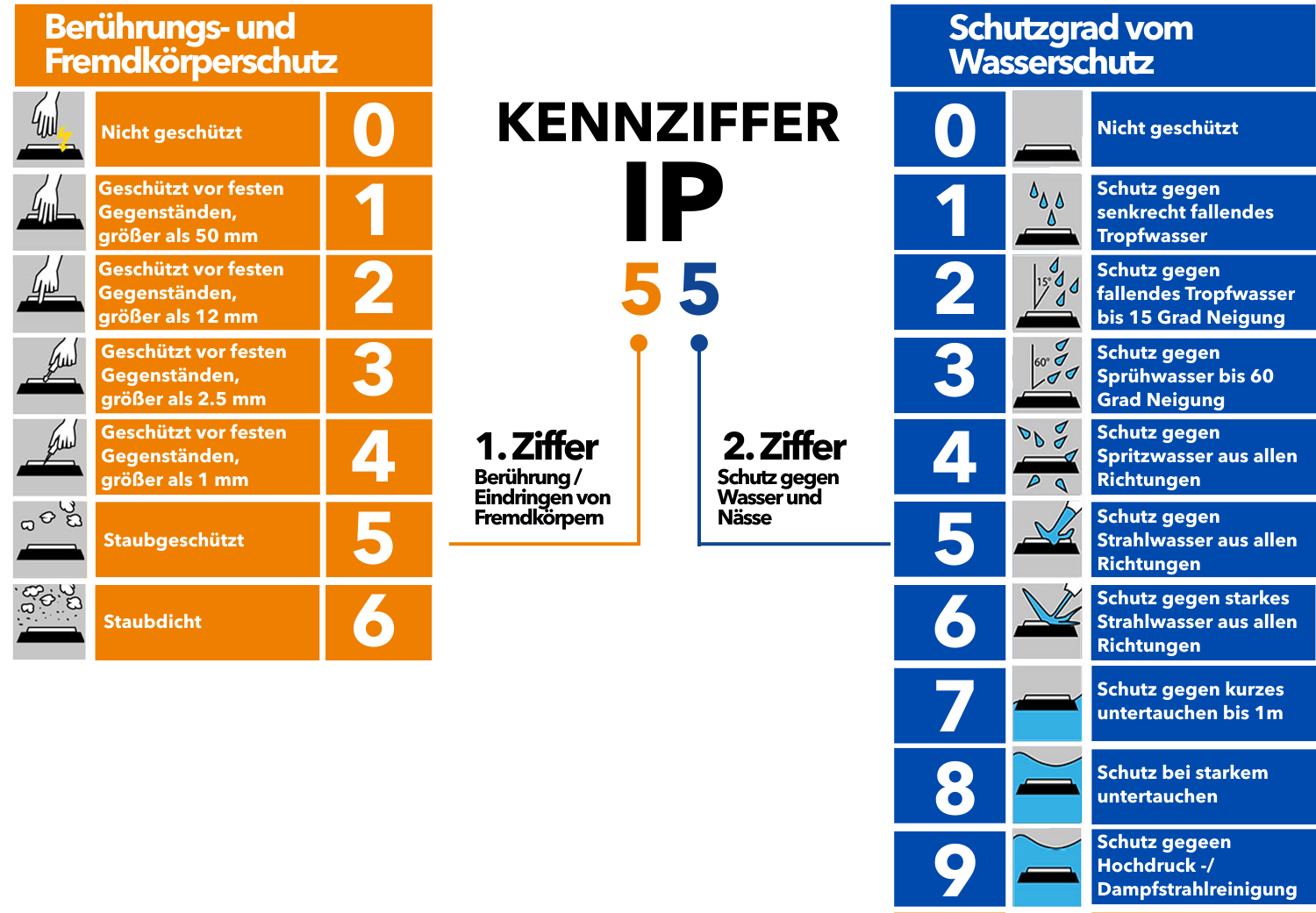

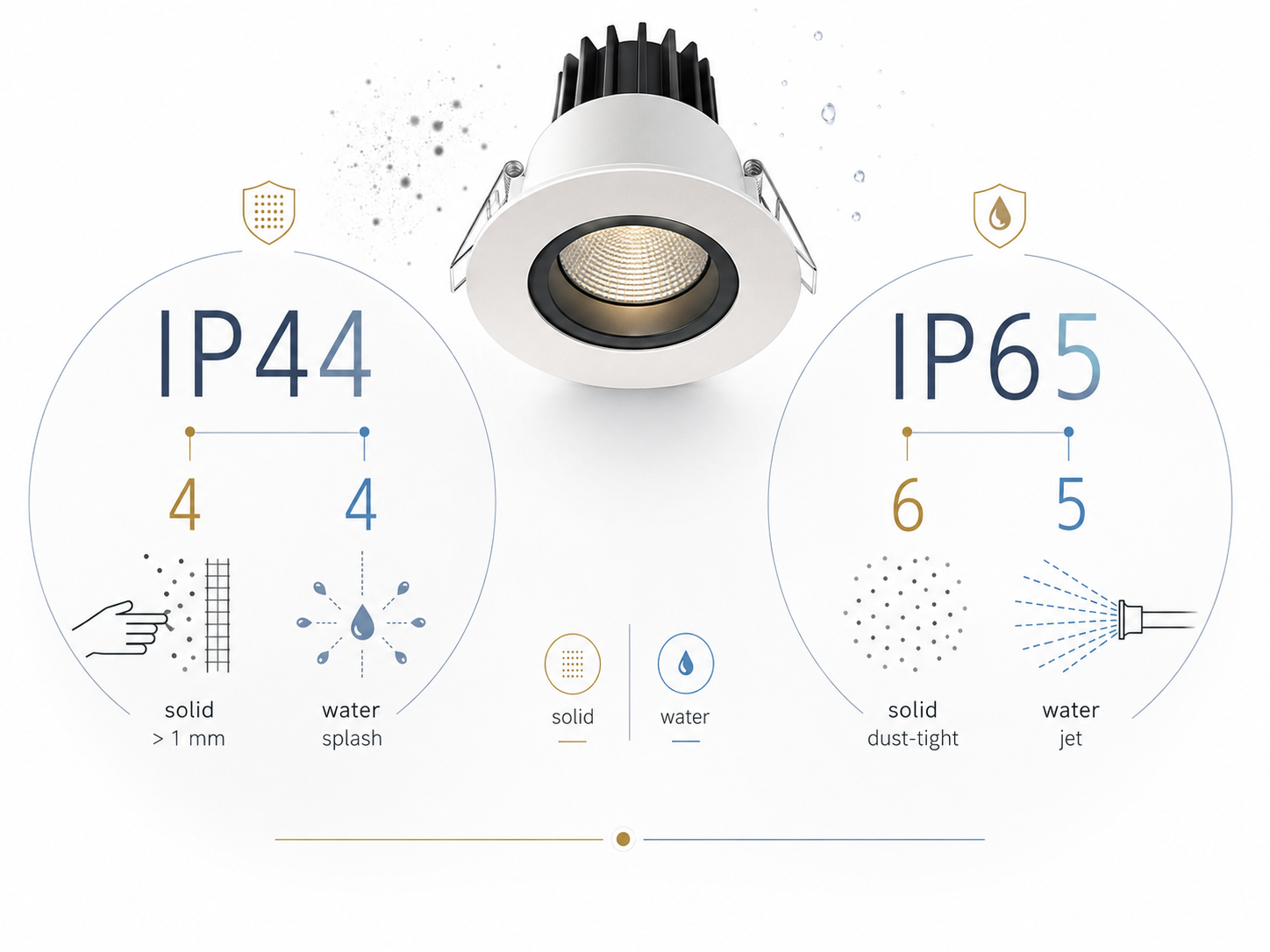

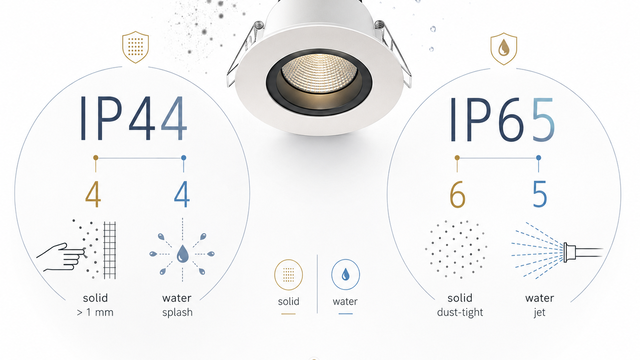

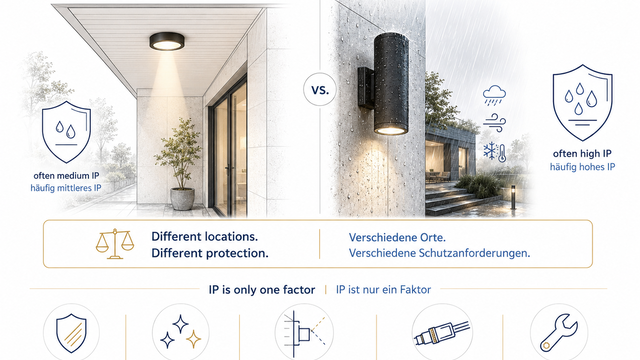

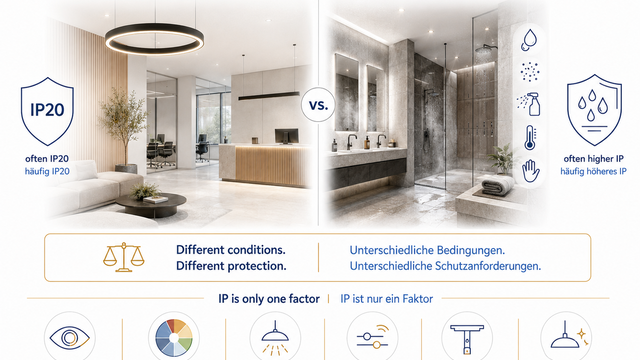

Die Schutzart IP (Ingress Protection) gibt an, wie gut ein elektrisches Gerät – insbesondere Leuchten – gegen das Eindringen von Fremdkörpern (z. B. Staub) und Feuchtigkeit (z. B. Wasser) geschützt ist. Die Schutzart wird durch eine zweistellige IP-Kennzahl definiert, die den jeweiligen Schutzgrad beschreibt.



Schutzklasse



Die Schutzklasse eines elektrischen Geräts beschreibt die Maßnahmen, die zum Schutz vor elektrischen Schlägen getroffen wurden. Sie gibt an, wie eine Leuchte oder ein anderes elektrisches Gerät konstruiert worden ist, um die Sicherheit des Nutzers zu gewährleisten.



Die drei Schutzklassen gemäß IEC 61140:



Schutzklasse I – Schutz durch Schutzleiter



  • Das Gerät besitzt einen Schutzleiteranschluss (PE – Protective Earth)
  • Bei einem Fehler wird der elektrische Strom über den Schutzleiter abgeleitet, wodurch der Leitungsschutzschalter auslöst.
  • Typische Beispiele: Haushaltsgeräte, Metallgehäuse-Leuchten, Maschinen.

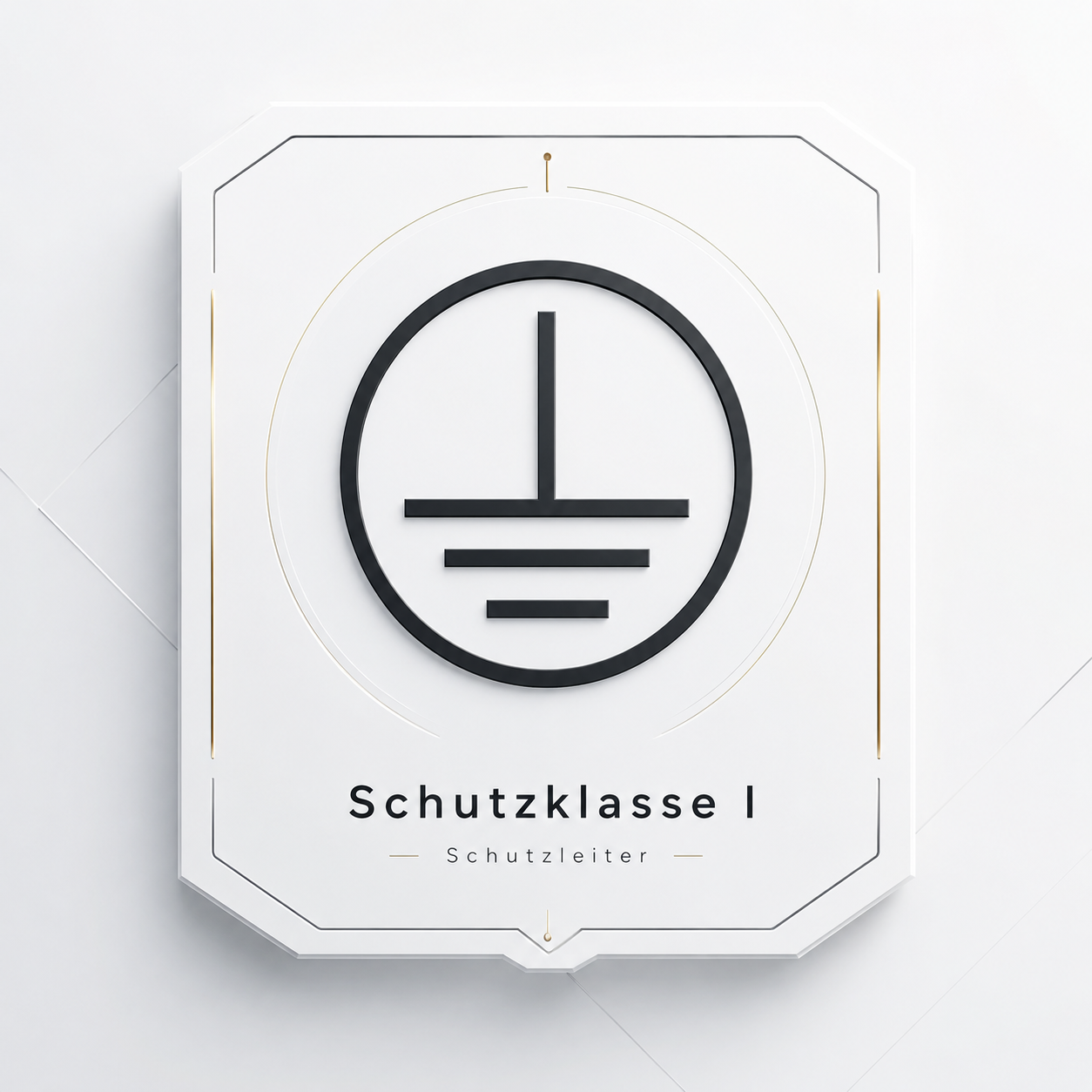

  • Kennzeichen: Erdungssymbol



Schutzklasse II – Schutz durch doppelte oder verstärkte Isolierung



  • Geräte dieser Klasse haben keinen Schutzleiteranschluss, sondern eine doppelte oder verstärkte Isolierung der spannungsführenden Teile.
  • Dadurch bleibt das Gehäuse auch bei einem Fehler spannungsfrei.
  • Typische Beispiele: Viele LED-Leuchten, Haushaltsgeräte mit Kunststoffgehäuse.

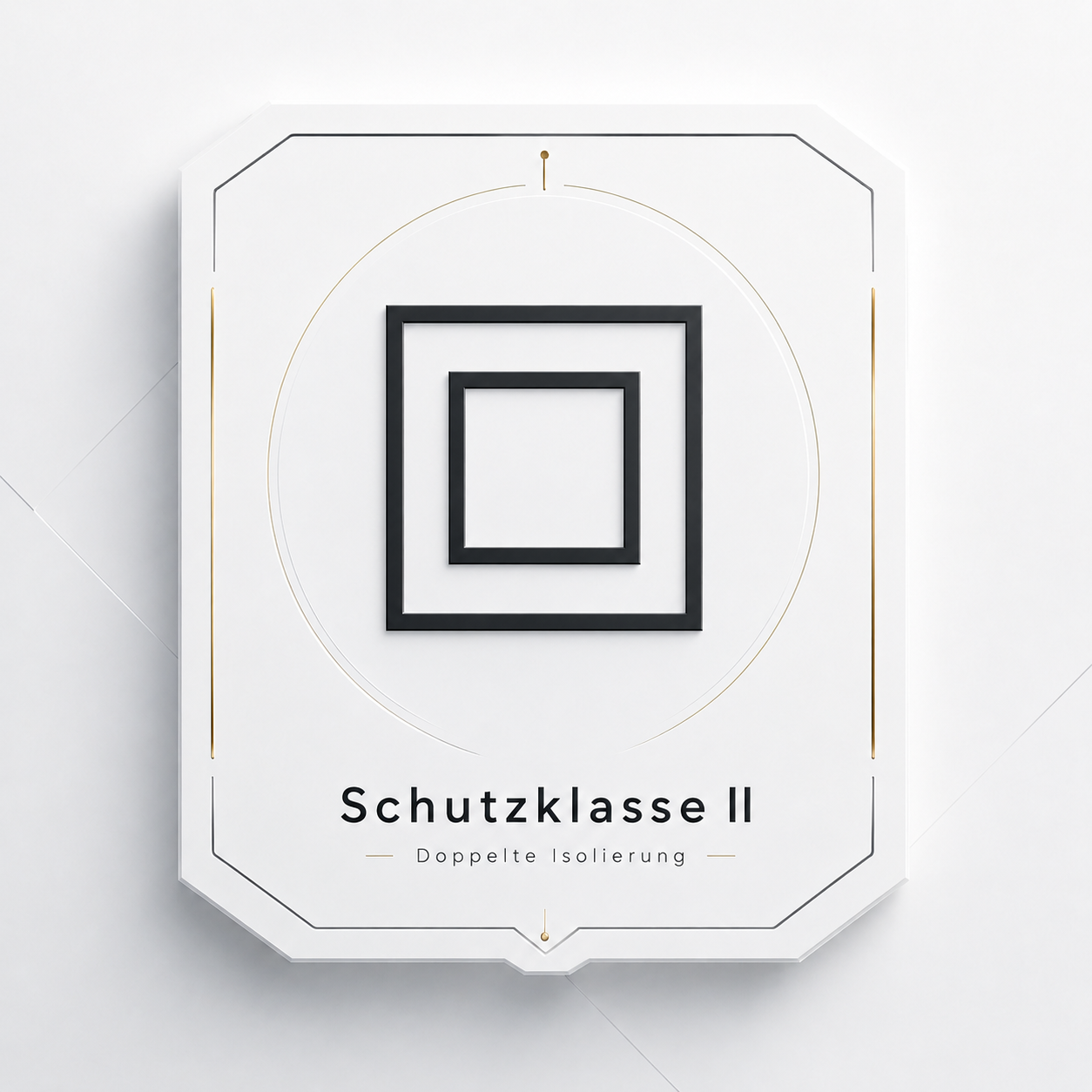

  • Kennzeichen: Doppelquadrat-Symbol



Schutzklasse III – Schutz durch Kleinspannung (SELV/PELV)



  • Geräte arbeiten mit einer ungefährlichen Schutzkleinspannung von unter 50V AC oder 120V DC.
  • Diese Niederspannung wird durch spezielle Transformatoren oder Batterien erzeugt.
  • Typische Beispiele: LED-Leuchten mit 12V oder 24V, Spielzeug, tragbare Geräte.

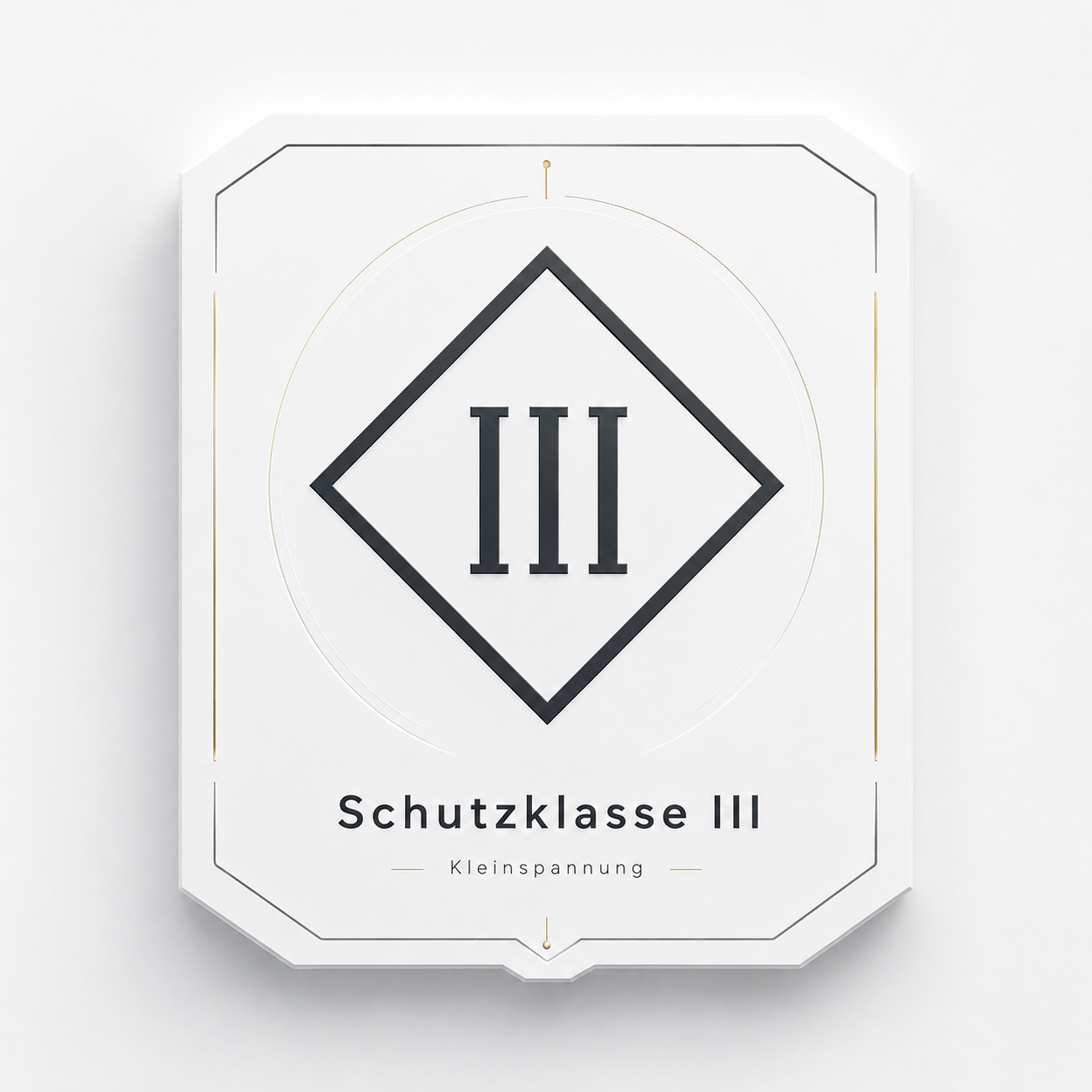

  • Kennzeichen: Symbol für Schutzkleinspannung
