Manche Leuchten entfalten ihr komplettes Potential, wenn sie nicht nur an- oder ausgeschalten werden, sondern auch zusätzlich gedimmt werden können, um je nach Stimmung auch die Lichtstimmung und Helligkeit anzupassen. Zudem lässt sich über eine dimmfähige Leuchte bei gleichzeitiger Wahl der LED-Lichtfarbe von tunable white oder RGB auch die Lichtfarbe anpassen. Dimmung ist ein wichtiges Element der Lichtsteuerung und Lichtplanung.
Bei Leuchten gibt es eine Vielzahl verschiedener Dimmvarianten, wie DALI, CASAMBI, 0-10V uvm. Wir bieten Ihnen nachfolgend einen Überblick, wie die Dimmarten heißen, deren Anwendungsgebiete, was sie können und welche Voraussetzungen bauseitig dafür gegeben sein müssen.
Das Leuchten-Produktportfolio von SATTLER bietet einen breiten Spielraum dimmfähiger Leuchten, je nach Kunden- und Einsatzwunsch und Wahl. Bei Verwendung von DALI oder CASAMBI sind beispielsweise verschiedene Lichtszenen individuell programmier- und realisierbar, um verschiedene Atmosphären im Raum zu schaffen und über "Knopfdruck" einfach anzuwählen.
Dimmvarianten und Dimm-Codes im Standard bei SATTLER Leuchten
- Ohne Dimmung (00./01./02.) = An/Aus
- 0-10 V dimmfähig (51./52. )
- DALI dimmfähig (61./62.)
- CASAMBI dimmfähig (81./82.)
- Gestendimmung (21)
- Push-Dim / Touch-Dim/ Push Button for dimming / Druckknopf zum Dimmen / (07)
Weitere Dimmarten für Leuchten & Lampen
- Phasenan- und Phasenabschnittsdimmung wie TRIAC
- ENOCEAN
Kennzeichnung der Dimmvarianten in unseren Datenblättern über einen zweistelligen Code. Dimmvarianten, die nicht im Standard auf den Datenblätter von SATTLER zur Auswahl angezeigt werden, bei Bedarf bitte anfragen. Im nachfolgenden erhalten Sie einen kurzen Überblick welche Dimmart was bedeutet um Ihnen die Auswahl zu erleichtern.
Tabellarische Übersicht einzelner ANALOGER & DIGITALER Dimmarten
ANALOG
Grundfunktion
Bedienmöglichkeiten
Voraussetzung am Anschluss
Programmierung erforderlich
Anbindung KNX möglich
Teilnehmer pro Netzwerk
Anwendungsbereiche
1-10V/0-10V
Analog - Dimmen
- An/Aus über Lichtschalter
- Dimmen mit Potentiometer
Zuleitung 3-adrig + 1-10V/0-10V-Leitung
Nein
Ja mit
KNX to 1-10V/0-10V-Gateway
1 Teilnehmer
- Privates Wohnen
- Kleines Büro
- Einzelräume
(TRIAC/) PhasenAN- & ABschnittdimmung
Analog - Dimmen
- An/Aus über Lichtschalter
- Dimmen mit Triac
Zuleitung 3-adrig
Nein
Ja mit
KNX to Triac-Aktor
1 Teilnehmer pro Kanal
- Privates Wohnen
- Kleineres Büro
- Einzelräume
- Altbau, Sanierung
DIGITAL
Grundfunktion
Bedienmöglichkeiten
Voraussetzung am Anschluss
Programmierung erforderlich
Anbindung KNX möglich
Teilnehmer pro Netzwerk
Anwendungsbereiche
DALI
- Dimmen und Schalten
- Tunable white / RGB
- Lichtschalter
- Touchpad
- Lichtsteuerungs-systeme
- Präsenzmelder
- Automatiksteuerung
Zuleitung 5-adrig
JA
durch Programmierer
Ja mit
KNX to DALI-Gateway
64 Teilnehmer, 16 Gruppen
- Privates Wohnen
- Größere Büros
- Größere Räume
CASAMBI
- Dimmen und Schalten
- Tunable white / RGB
- An/Aus über Lichtschalter
- APP
- Bluetooth-Schalter
Zuleitung 3-adrig
JA
durch Anwender
Ja mit
Casambi-Gateway
125 Teilnehmer
- Privates Wohnen
- Kleine Messe
- Historische Gebäude
- Kleineres Büro
- Einzelräume
DIGITAL
Grundfunktion
Bedienmöglichkeiten
Voraussetzung am Anschluss
Programmierung erforderlich
Anbindung KNX möglich
Teilnehmer pro Netzwerk
Anwendungsbereiche
DMX
- Dimmen und Schalten
- Tunable white / RGB
- An/Aus über Lichtschalter
- Lichtsteuerungssysteme
- Automatiksteuerung
Zuleitung 3-adrig + Steuerleitung
JA
durch Programmierer
Ja mit
KNX to DALI-Gateway
32 Teilnehmer bei KNX-Gateway
512 Teilnehmer bei reinen DMX- Steuerungen
- Messe
- Veranstaltungsräume
- Bühnen
Enocean
- Dimmen und Schalten
- Tunable white / RGB
- An/Aus über Lichtschalter
- Funk-Schalter
Zuleitung 3-adrig
Nein ein Taster ist programmiert
JA durch Programmierer
bei komplexen Projekten
eingeschränkt
Bis zu 4 pro Schalter
- Privates Wohnen
- Historische Gebäude
- Kirchen
- Einzelräume
- Nur 3-adrige Zuleitung
Weiteres zu ausgewählten Dimmvarianten
CASAMBI

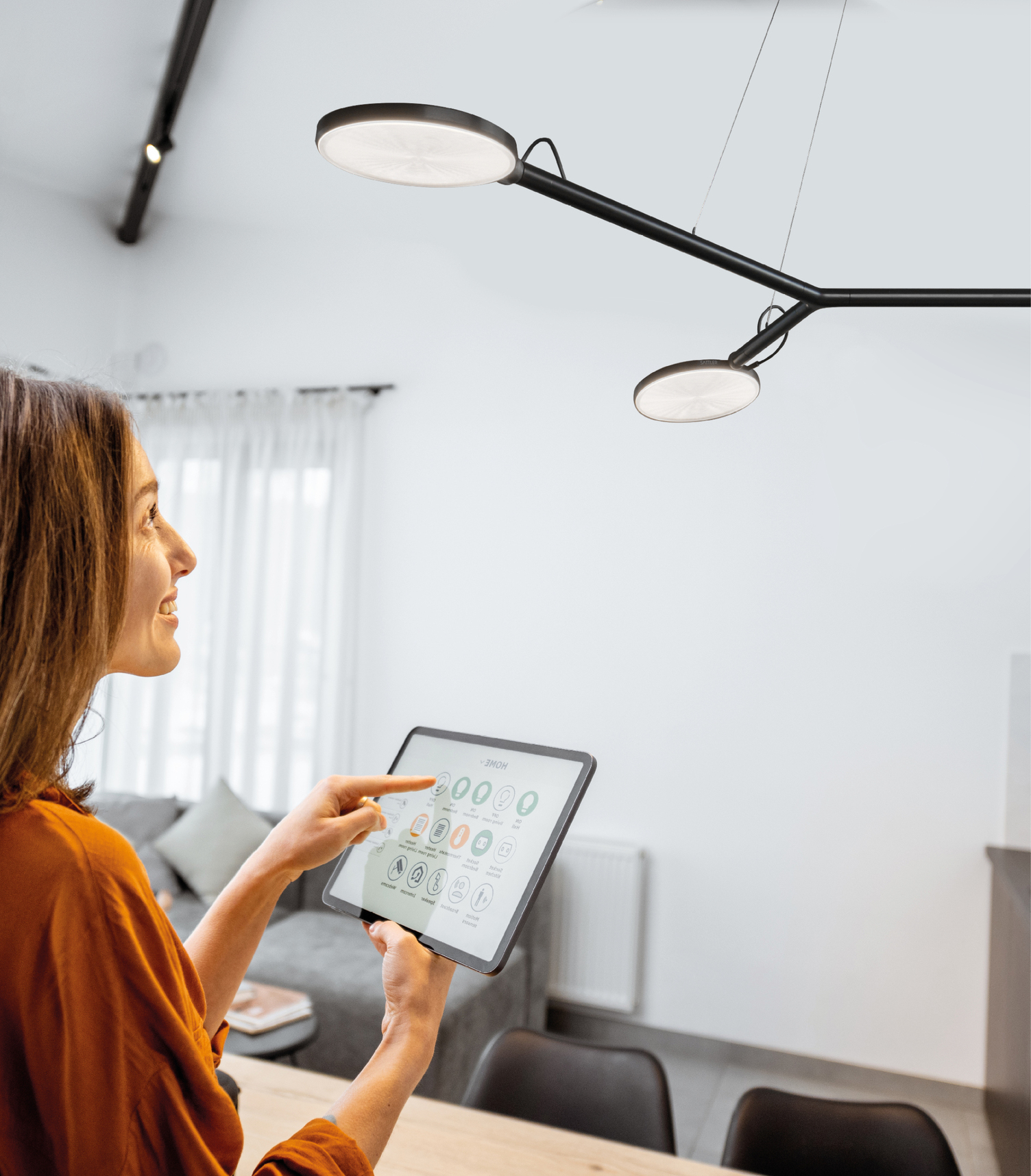

CASAMBI - Lichtsteuerung erlaubt eine stufenlose Regulierung der Helligkeit via Bluetooth durch die App beispielsweise auf dem Mobiltelefon oder Tablet oder einen drahtlosen Casambi-Schalter. Überall einsetzbar, unabhängig von den technischen Gegebenheiten ist auch die Ansteuerung mehrerer Leuchten als Gruppe möglich.
DALI
Mit einer DALI-Dimmung kann mann Leuchten oder Leuchtengruppen und sogar die Beleuchtung der ganzen Wohnung steuern. Dabei können komplette Lichtszenen programmiert werden. Voraussetzung ist eine bauseitig vorhandene Gebäudesystemsteuerung.
- 64 Adressen für DALI-Treiber
- 64 Adressen für Steuergeräte
- 16 Szenen für DALI-Treiber
- 16 Gruppen für DALI-Treiber
- 16 (DALI) /32 (DALI2) Gruppen für Steuergeräte
Die nächste Generation DALI2 bietet zusätzlich zu Funktionen von DALI folgendes:
- + Beheben von Fehlern und Lüchen in "V1" (Kommunikation über "application controller" zur Kollisionserkennung und Überwachung
- + Neue Befehle und neue Funktionen: Überblendzeit, Einschalthelligkeit, Energiedaten
- + Steuergeräte (standardisiert): Verpflichtende Zertifizierung für Hersteller
- + Verpflichtende Zertifikation => Verbesserte Interoperabilität von Produkten verschiedener Hersteller
- + Gruppen für Steuergeräte jetzt 32 anstatt nur 16.
TRIAC
TRIAC - Der gebräuchlichste Dimmer in Privat-Gebäuden ist der Phasen- AN/ABschnitt-Dimmer TRIAC.
Besondere Dimmvarianten
Nachfolgende Dimmungen sind nur in ausgewählten SATTLER-Leuchten verfügbar.
Touch-Dim / Push-Dim

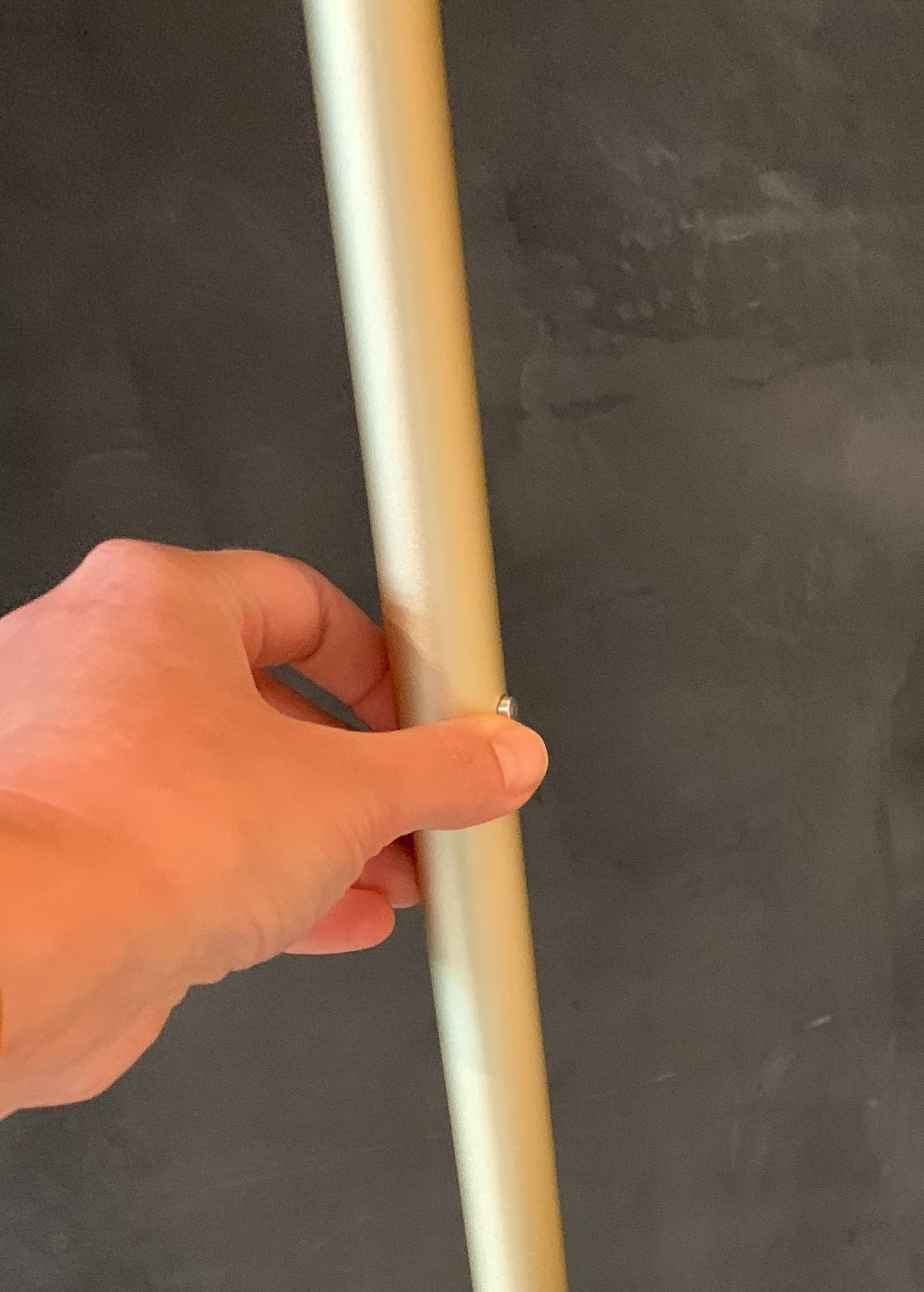

Durch kurzes Drücken eines integrierten Schalters (Push-Dim) oder des gesamten Leuchtengehäuses (Touch-Dim) wird das Licht an-/ausgeschaltet, durch ein längeres Berühren wird die Leuchte gedimmt. Diese Dimmvariante eignet sich besonders für Steh- und Tischleuchten.
SLIM TABLE
380
FINO FLOOR
22
INSOSPESO FLOOR
700 mm
PALADIO FLOOR
1.333 mm
AVVENI TABLE
200
AVVENI FLOOR
TYPE 1
1.260 mm
AVVENI FLOOR
TYPE 2
1.760 mm
AVVENI FLOOR 3
320 mm
PALITO FLOOR
1.150 mm
-
Andreas Körner | bildhübsche fotografie
-
PALITO
|
PALITO
|
Palito Linea
|
Palito Linea
Gesten-Dimmung

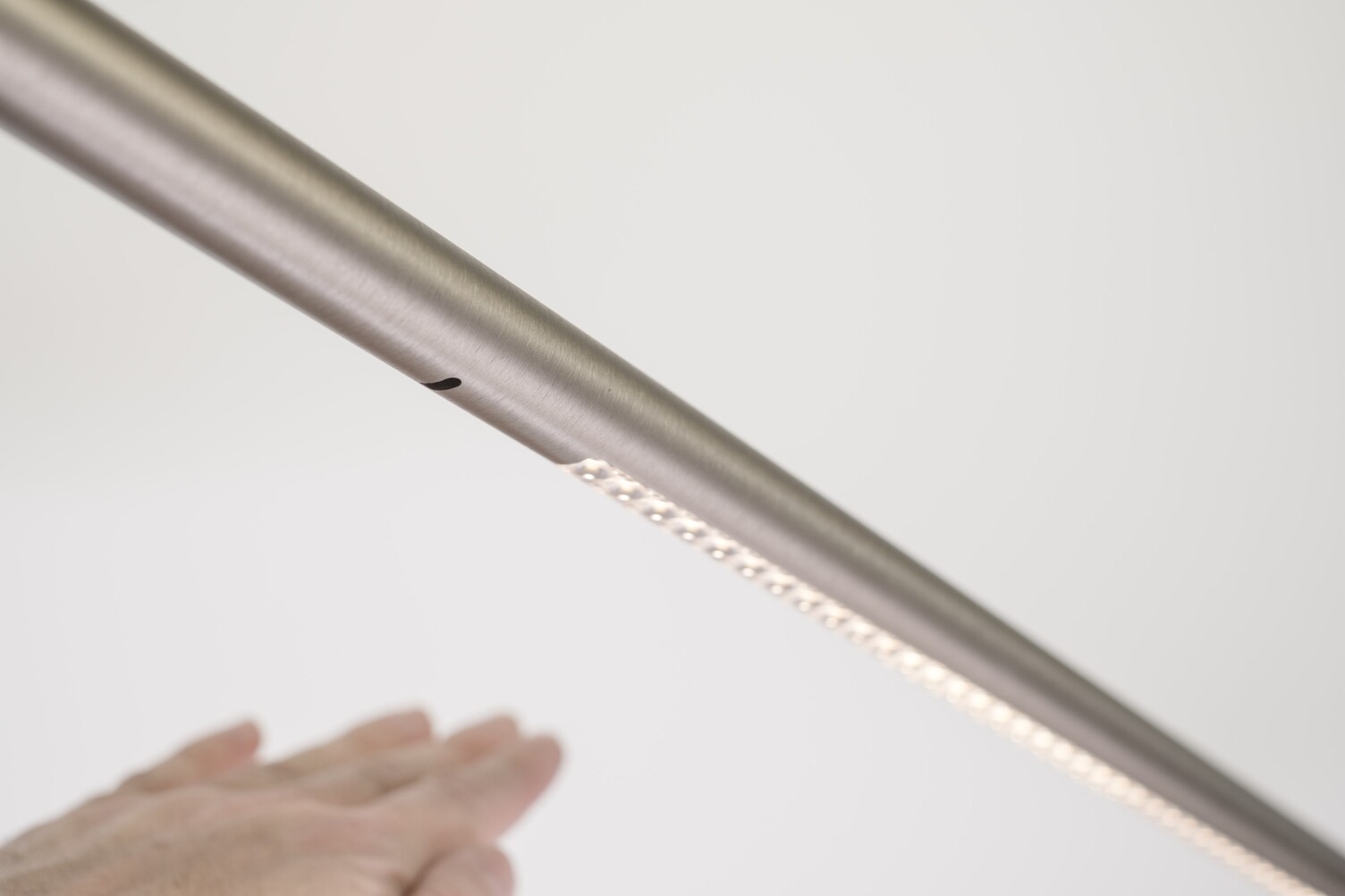

Bei der Gesten-Dimmung genügen einfache Handbewegungen vor dem Sensor, um das Licht zu steuern.
"Wink mal"
An/Aus/ weniger Licht / Änderung Lichttemperatur/-farbe bei tunable white.

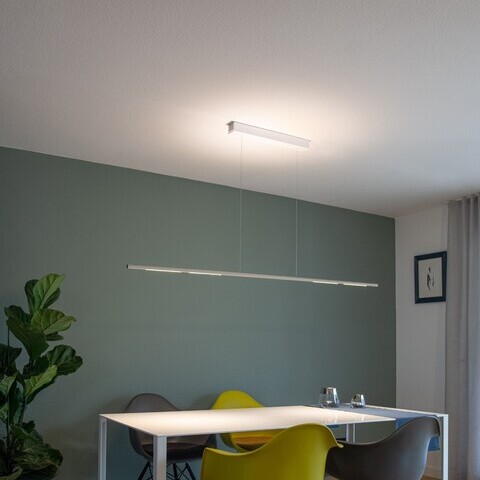

Die Pendelleuchten der PALITO Produktfamilie sind auch mit Gesten-Dimmung /-Steuerung erhältlich:
PALITO
1.240 mm
PALITO
1.550 mm
Palito Linea
1.250 mm
Palito Linea
1.750 mm
Aspekte, die für dimmfähige Leuchten sprechen:
- Helligkeitssteuerung: Regulierung der Lichtmenge, um die Helligkeit an die Stimmung oder den Bedarf anzupassen
- Einfluss auf Atmoshpäre & Wohlbefinden
- Steuerung der Lichtfarbe, erforderlich bei tunable white oder RGB
- Voraussetzung für die Umsetzung von HCL - Humanc Centric Lighting Gesichtspunkten
- Energieeffizienz & Nachhaltigkeit: Durch Dimmung kann der Energieverbrauch gesenkt und die Lebensdauer der LED erhöht werden.
Welche Dimmfähigkeit Ihre gewählte Leuchte mitbringen darf entscheiden Sie selbst. Wählen Sie vom Datenblatt der Leuchte. Die meisten unserer Lampen bieten eine breite Auswahl an verschiedenen Dimmarten. Auf Anfrage sind auch weitere verfügbar, die wir aktuell aus dem Standard genommen haben, da sie unüblicher geworden sind, aber zögern Sie nicht und fragen Sie beispielsweise nach Enocean.
